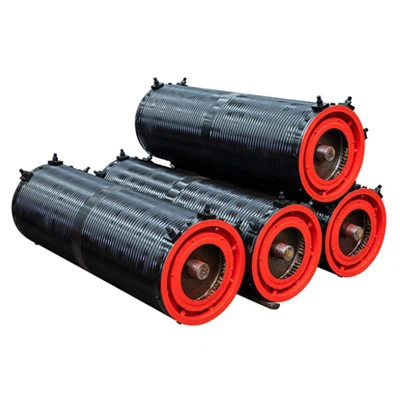

طبل طناب جرثقیل
قطر طبل (D): φ300mm - φ1000mm (استاندارد توصیه شده)
طول طبل (L): 1000mm {1} mm (تعیین شده توسط تعداد لایه های طناب سیم)
طناب شیار طناب (T): شیار طناب استاندارد: t=d + (2 - 4) mm ؛ شیار عمیق: t=d + (8 - 9) mm
شعاع قوس پایین (r): r {{0} (0. 53 - 0. 6) × D
مواد: HT200 ، ZG25 ، ZG35 ، Q235B ، Q355B
سختی عملیات حرارتی: HRC {0}} (منطقه تماس طناب سیم)
نوع شیار طناب: شیار مارپیچ استاندارد \/ شیار متقارن دو طرفه \/ شیار سیم پیچ چند لایه
طبل طناب جرثقیل یک جزء اصلی تجهیزات بلند کردن است که به طور خاص برای سیم پیچ و هدایت طناب های سیم طراحی شده است. عملکرد اصلی آن باد کردن طناب سیم به صورت منظم است و از این طریق از مواردی مانند گره زدن ، شیار - پرش و سیم پیچ با هم همپوشانی جلوگیری می کند. با اطمینان از عملیات بلند کردن صاف و ایمن ، عمر سرویس طناب سیم را به طور مؤثر طولانی می کند. بر خلاف طبل های بلند کردن عمومی ، طبل های طناب تأکید جدی بر صحت شیارهای طناب ، منظم بودن ترتیب طناب و دوام ساختارهای پشتیبانی دارند. آنها به طور گسترده ای در فرکانس بالا ، بالا - بلند کردن - ارتفاع و جرثقیل های گانری و همچنین تجهیزات بلند کردن بندر به کار می روند.
قسمتهای کاربردی
جرثقیل های کانتینر (RTG ، STS)
در تجهیزات بارگذاری و تخلیه کانتینر ترمینال ، از آن برای انقباض سریع و زیاد فرکانس و آزاد شدن طناب های سیم استفاده می شود و از عملکرد پایدار طولانی مدت سیستم بالابر اطمینان می دهد.
01
جرثقیل های متالورژی (جرثقیل ملافه\/میانی - جرثقیل ملافه)
برای برآورده کردن الزامات درجه حرارت بالا ، بار زیاد و بلند کردن طناب سیم معکوس ، پایداری هدایت طناب سیم از اهمیت بالایی برخوردار است.
02
سیستم بلند کردن اصلی جرثقیل های پل\/گانری
این اتصال با طناب های سیم با قطر بزرگ و بلوک های قرقره چند با نسبت به هم پیوسته است ، خواستار سیم پیچ چند لایه با دقت بالا و خروجی طناب سازگار است.
03
واحدهای بلند کردن انبار خودکار
مناسب برای بلند کردن لجستیک بار با ارتفاع لایه متراکم و موقعیت یابی چند بخش ، به دقت موقعیت یابی مکرر و سیم پیچ مرتب نیاز دارد.
04
فرآیند تولیدی
تجزیه و تحلیل تطبیق مواد
-
بر اساس بارهای مختلف و سازه های طناب سیم ، چدن خاکستری ، فولاد ریخته گری با کیفیت بالا یا صفحات فولادی جوش داده شده سری Q355 برای اطمینان از استحکام مکانیکی و سازگاری ساختاری انتخاب شده اند.
پردازش شیار طناب دقیق
-
تجهیزات چرخشی شیار مارپیچ CNC برای کنترل خطای فاصله شیار در کمتر از یا مساوی با ± {0}} 2 میلی متر استفاده می شود ، و اطمینان می دهد که طناب سیم می تواند وارد شیار و بدون استفاده از شیار شود.
عملیات حرارتی
-
ناحیه تماس شیار طناب تحت درمان با فرکانس بالا برای تقویت مقاومت سایش و سختی سطح قرار دارد و برای جلوگیری از تغییر شکل شیار ناشی از اصطکاک فرکانس بالا.
پردازش ساختار جوشکاری
-
برای طبل های جوش داده شده ، جوشکاری اتوماتیک محیط و 100 ٪ تشخیص نقص اولتراسونیک برای اطمینان از استحکام جوشکاری و یکپارچگی ساختاری انجام می شود.
تشخیص Coaxiality و تنظیم تعادل پویا
-
قبل از خروج از کارخانه ، تشخیص کامل Runout و Deviation Center انجام می شود و کالیبراسیون متعادل کننده پویا برای جلوگیری از ارتعاشات و شتاب سایش ناشی از عدم تعادل در حین کار انجام می شود.
بعد از - سرویس فروش
سرویس انتخاب حرفه ای
بر اساس نسبت بلند کردن ، ساختار طناب سیم و شرایط کار طبل ، تطبیق حرفه ای و پیشنهادات ساختاری برای اطمینان از سازگاری کلی سیستم بلند کردن ارائه شده است.
قابلیت سفارشی سازی غیر استاندارد
سفارشی سازی با توجه به ابعاد سایت در - سایت و نیازهای عملکردی (از جمله تعداد شیارهای طناب ، روشهای چیدمان چپ ، راست ، ساختار انتهای شافت و غیره) پشتیبانی می شود.
قطعات یدکی و پشتیبانی تطبیق رابط
قطعات پشتیبانی مانند صندلی های بلبرینگ ، مهر و موم شفت و اتصالات برای کوتاه کردن چرخه سازگاری دستگاه مشتری ارائه شده است.
پیشنهادات نگهداری و یادآوری چرخه
پیشنهادات مربوط به چرخه های جایگزینی طناب سیم ، استانداردهای سایش طبل و تصحیح شیار مارپیچ برای کمک به مشتریان در ایجاد یک برنامه نگهداری علمی ارائه شده است.
